S36_Tap_Switch(敲擊開關)

【說明】

示範敲擊開關(Tap Switch)的應用，使用敲擊方式切換開關的狀態。

【零件表】

No.	零件名稱	數量
1	LCD1602_I2C	1
2	S36_Tap_Switch	1

【零件接腳】

請參考 「LCD1602_I2C 顯示器」 接腳。

No.	零件接腳	UNO R3 接腳
1	S (Signal Output)	D7
2	+ (Vcc)	Vcc
3	G (Ground)	GND
4	LED (長腳)	D13
5	LED (短腳)	GND

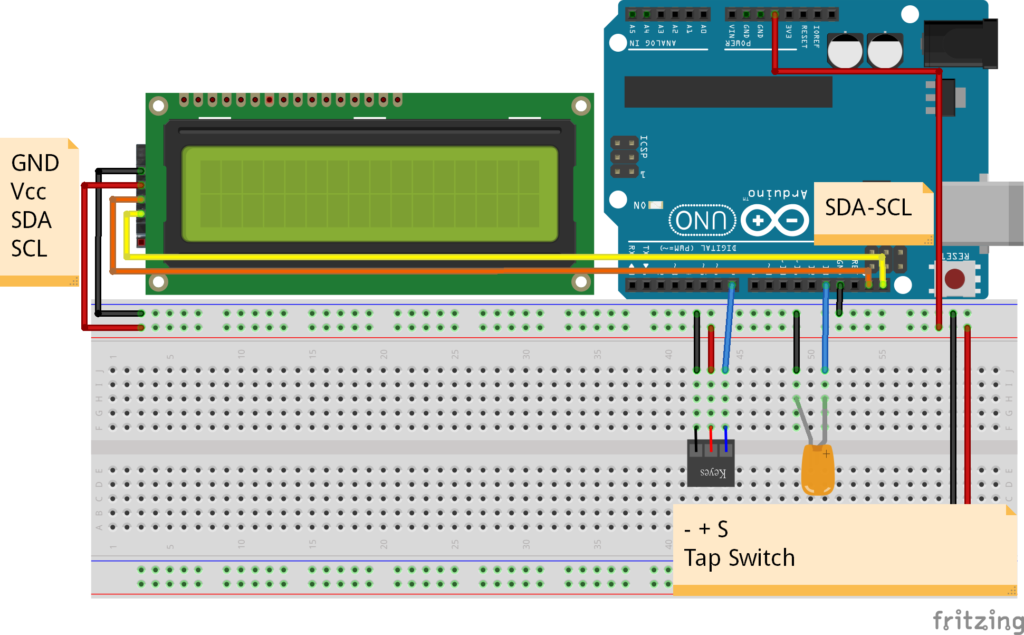

【按線圖】

【程式碼】

 /*
 示範敲擊開關(Tap Switch)的應用，使用敲擊方式切換開關的狀態。
 */
 // 使用 LCD1602 I2C 顯示器顯示結果
 // 定義 LCD 元件(位置 0x27 及 16x2 的顯示)
 include
 LiquidCrystal_I2C lcd(0x27,16,2);
 // 定義全域變數值
 const byte sensorPin = 7;         // 定義感測器的接收腳位
 const byte ledPin = 13;           // 定義 LED 的腳位
 byte sensorValue = 0;             // 儲存感測器的值
 int tapCounter = 0;               // 敲擊累計次數
 int tapState = 0;                 // 敲擊狀態
 int LastTapState = 0;             // 前次敲擊狀態
 // 程式初化設定
 void setup ()
 {
   lcd.begin();                    // 開啟 LCD 元件
   lcd.backlight();                // 開啟 LCD 背光
   pinMode (sensorPin, INPUT);     // 設定感測器為輸入模式
   pinMode (ledPin, OUTPUT);       // 設定 LED 為輸出模式
 }
 // 主程式迴圈
 void loop ()
 {
   tapState = digitalRead(sensorPin);      // 讀取感應器的值
   if (tapState != LastTapState) {         // 若有偵測到敲擊時累計敲擊次數
     if (tapState == HIGH) {               // 若敲擊狀態 = HIGH 表示有 Tap
       tapCounter++;                       // 累計敲擊次數
       if (tapCounter % 4 == 0) {          // 每累計 4 次表示開啟
         digitalWrite(ledPin, HIGH);       // 開啟 LED
         displayValue("LED = ", HIGH, 0);  // 將 LED 狀態顯示於 LCD
       } else {
         digitalWrite(ledPin, LOW);        // 關閉 LED
         displayValue("LED = ", LOW, 0);   // 將 LED 狀態顯示於 LCD
       }
     }
   }
   LastTapState = tapState;                // 儲存上次狀態
 }
 // 顯示偵測觸發的值
 void displayValue(String str, int value, byte row) {
   lcd.setCursor(0, row);                  // 設定游標位置
   lcd.print(str);                         // 顯示值的標題
   lcd.print(value);                       // 顯示資料的值
   lcd.print("    ");                      // 清除行尾資料
 }

 ※  分享結束  ※

---
