S29_Temp_and_Humidity(數位溫濕度)

【說明】

示範溫濕度偵測模組(DHT 11, Temperature & Humidity Moudle)的應用

• 讀取溫濕度值 DHT.read11(sensorPin)
• 溫度值： DHT.temperature
• 濕度值： DHT.humidity

DHT11 資訊：

• 濕度範圍: 20-90% RH、濕度精準度: ±5% RH
• 溫度範圍: 0-50 °C、 溫度精準度 : ±2% °C

【零件表】

No.	零件名稱	數量
1	LCD1602_I2C	1
2	S29_Temp_and_Humidity (DHT11)	1

【零件接腳】

請參考 「LCD1602_I2C 顯示器」 接腳。

No.	零件接腳	UNO R3 接腳
1	S (Signal Output)	D7
2	+ (Vcc)	Vcc
3	G (Ground)	GND

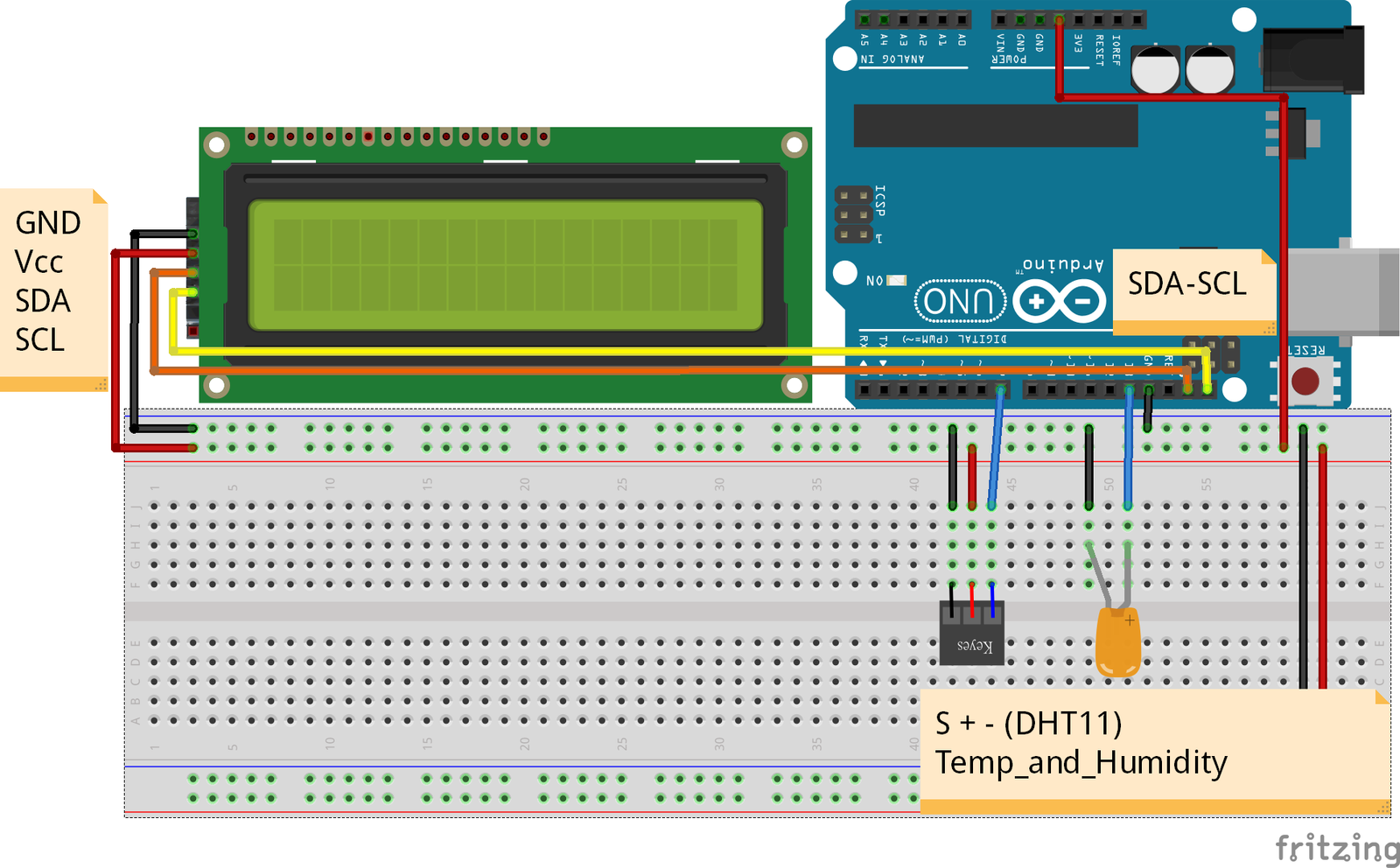

【按線圖】

【程式碼】

 /*
 示範溫濕度偵測模組(DHT 11, Temperature & Humidity Moudle)的應用
 讀取溫濕度值 DHT.read11(sensorPin)
 溫度值： DHT.temperature
 濕度值： DHT.humidity
 */
 include                    // 載入溫濕度程式庫
 dht DHT;                           // 定義元件名稱
 // 使用 LCD1602 I2C 顯示器顯示結果
 // 定義 LCD 元件(位置 0x27 及 16x2 的顯示)
 include
 LiquidCrystal_I2C lcd(0x27,16,2);
 // 定義全域變數值
 byte sensorPin = 7;               // 定義感測器的接收腳位
 byte ledPin = 13;                 // 定義 LED 的腳位
 byte sensorValue = 0;             // 儲存感測器的值
 // 程式初化設定
 void setup ()
 {
   lcd.begin();                    // 開啟 LCD 元件
   lcd.backlight();                // 開啟 LCD 背光
   pinMode (sensorPin, INPUT);     // 設定感測器為輸入模式
 }
 // 主程式迴圈
 void loop ()
 {
   int chk = DHT.read11(sensorPin);                           // 讀取環境的溫濕度值
   displayValue("Temperature = ",DHT.temperature, 0);         // 將溫度值顯示於 LCD
   displayValue("Humidity = ",DHT.humidity, 1);               // 將濕度值顯示於 LCD
   delay(1000);                                               // 暫停 1 秒
 }
 // 顯示偵測觸發的值
 void displayValue(String str, int value, byte row) {
   lcd.setCursor(0, row);                        // 設定游標位置
   lcd.print(str);                               // 顯示值的標題
   lcd.print(value);                             // 顯示資料的值
   lcd.print("    ");                            // 清除行尾資料
 }

 ※  分享結束  ※

---
