S28_Photo_Resistor(光電阻)

【說明】

KY018 Photo Resistor Module，示範光感電阻模組LDR(Light Dependend Resistor)的應用：

• 光電組是一種可變電組，電組值是依據光線的強弱而不同，
• 當光線變暗時可用於開啟燈光，電阻值 80 Ohm ~ 20M Ohm，傳回的值 0(光亮)~ 255(光暗)。

【零件表】

No.	零件名稱	數量
1	LCD1602_I2C	1
2	S28_Photo_Resistor	1

【零件接腳】

請參考 「LCD1602_I2C 顯示器」 接腳。

No.	零件接腳	UNO R3 接腳
1	GND (Ground)	GND
2	+ (Vcc)	Vcc
3	S	A0

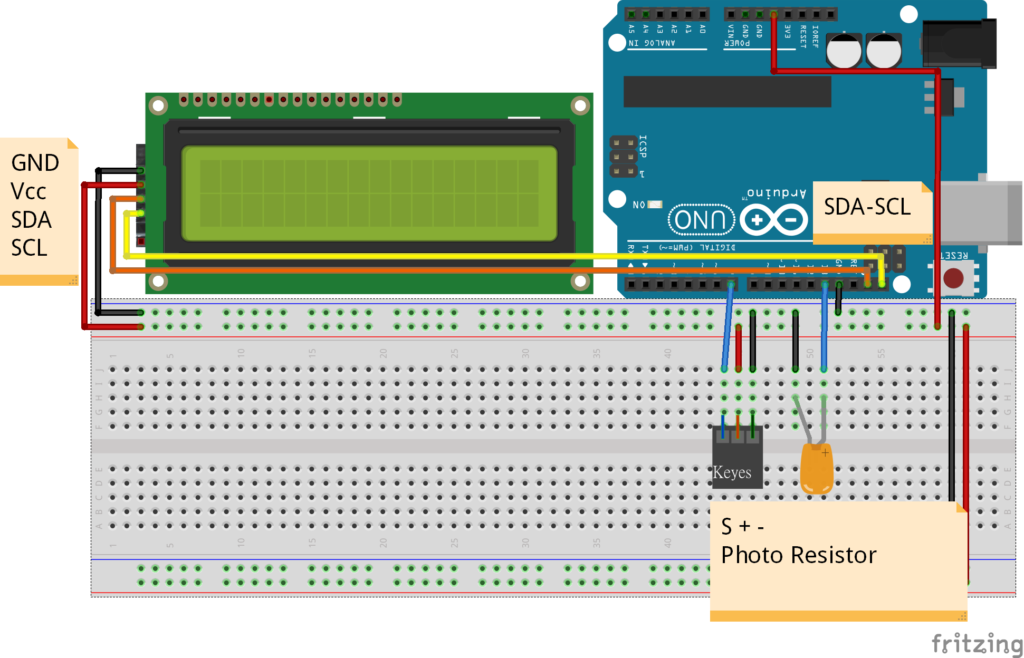

【按線圖】

PS: 注意電路板上的印刷是否正確，以我的案例：板上 (- + S) 不正確，應是 (S + -)。

【程式碼】

 /*
 KY018 Photo Resistor Module，
 示範光感電阻模組LDR(Light Dependend Resistor)的應用
 光電組是一種可變電組，電組值是依據光線的強弱而不同，
 當光線變暗時可用於開啟燈光，電阻值  80 Ohm  ~ 20M Ohm，
 傳回的值 0(光亮)~ 255(光暗)。
 */
 // 使用 LCD1602 I2C 顯示器顯示結果
 // 定義 LCD 元件(位置 0x27 及 16x2 的顯示)
 #include
 LiquidCrystal_I2C lcd(0x27,16,2);
 // 定義全域變數值
 byte sensorPin = A0;              // 定義感測器的接收腳位
 byte sensorValue = 0;            // 儲存感測器的值
 // 程式初化設定
 void setup ()
 {
   lcd.begin();                    // 開啟 LCD 元件
   lcd.backlight();                // 開啟 LCD 背光
   pinMode (sensorPin, INPUT);     // 設定感測器為輸入模式
 }
 // 主程式迴圈
 void loop ()
 {
   sensorValue = analogRead(sensorPin);          // 讀取感測器的值
   displayValue(sensorValue, 0);                 // 將感應器值顯示於 LCD
   delay(200);                                   // 暫停 200 ms
 }
 // 顯示偵測觸發的值
 void displayValue(int value, byte row) {
   lcd.setCursor(0, row);                        // 設定游標位置
   lcd.print("Value: ");
   lcd.print(value);                             // 顯示偵測資料的值
   lcd.print("    ");
 }

 ※  分享結束  ※

---
