S27_Ball_Tilt_Switch(金屬球傾斜開關)

【說明】

示範金屬球傾斜開關模組(Ball Tilt Switch)的應用，此模組並非以傾斜來偵劃，而是以當下角度判斷是否有傾斜異動。

• 當傾斜時訊會輸出數位訊號 1 開啟 LED，
• 當不傾斜時訊會輸出數位訊號 0 開閉 LED。

【零件表】

No.	零件名稱	數量
1	LCD1602_I2C	1
2	S27_Ball_Tilt_Switch	1
3	LED	1

【零件接腳】

請參考 「LCD1602_I2C 顯示器」 接腳。

PS: 注意電路板上的印刷是否正確，以我的案例：板上 (- + S) 不正確，應是 (S + -)。

No.	零件接腳	UNO R3 接腳
1	– (Ground)	GND
2	+ (Vcc)	Vcc
3	S (Signal)	D7
4	LED + (長腳)	D13
5	LED – (短腳)	GND

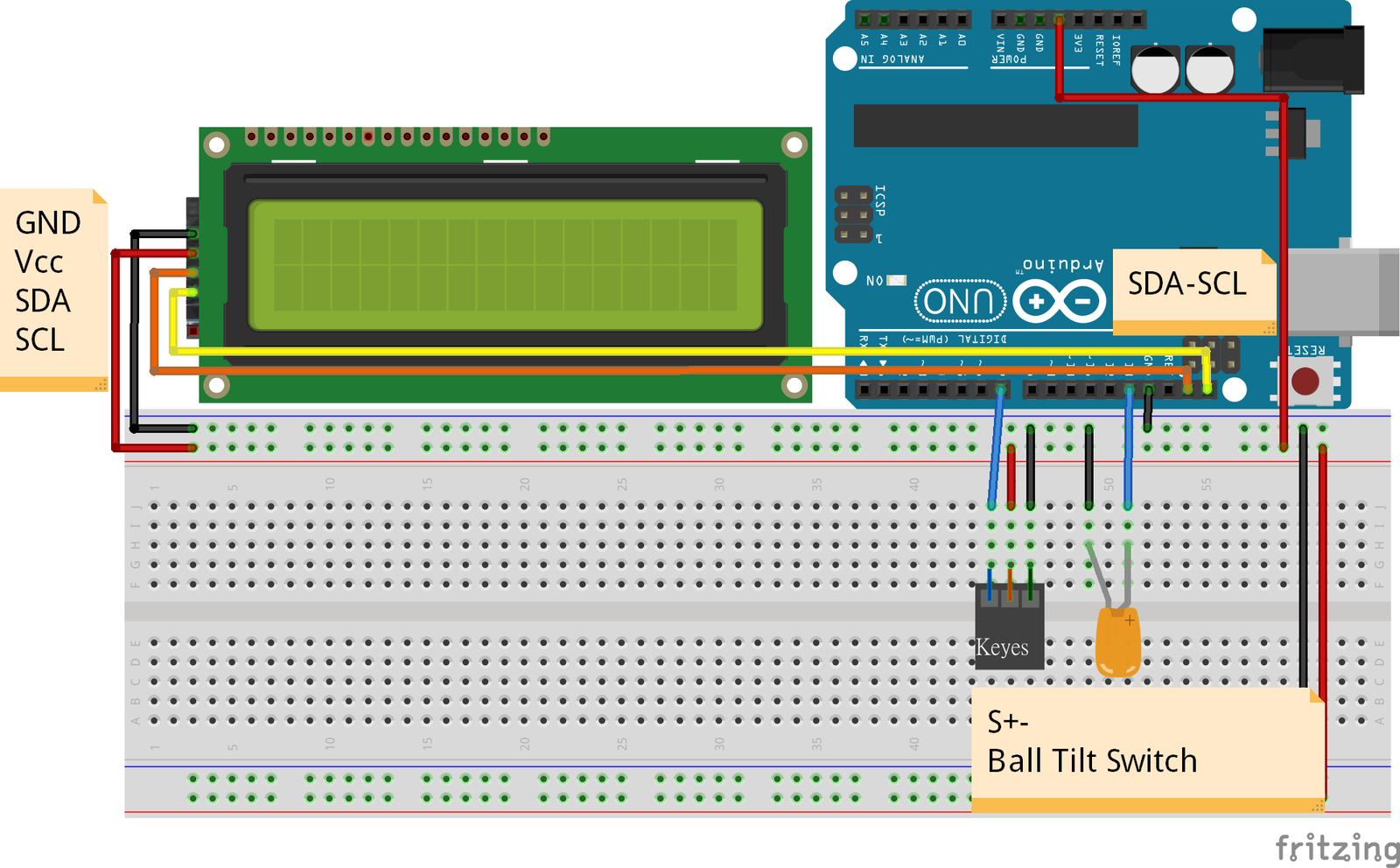

【按線圖】

【程式碼】

 /*
 示範金屬球傾斜開關模組(Ball Tilt Switch)的應用
 當傾斜時訊會輸出數位訊號 1 開啟 LED，
 當不傾斜時訊會輸出數位訊號 0 開閉 LED。
 */

// 使用 LCD1602 I2C 顯示器顯示結果
 // 定義 LCD 元件(位置 0x27 及 16x2 的顯示)
 #include
 LiquidCrystal_I2C lcd(0x27,16,2);

// 定義全域變數值
 byte sensorPinDO = 7;             // 定義感測器的接收腳位
 byte ledPin = 13;                 // 定義 LED 的腳位
 byte sensorValueDO = 0;           // 儲存感測器的值
 // 程式初化設定

void setup ()
 {
   lcd.begin();                    // 開啟 LCD 元件
   lcd.backlight();                // 開啟 LCD 背光
   pinMode (ledPin, OUTPUT);       // 設定 LED 為輸出模式
   pinMode (sensorPinDO, INPUT);   // 設定感測器為輸入模式
 }

// 主程式迴圈
 void loop ()
 {
   sensorValueDO = digitalRead(sensorPinDO);     // 讀取感測器的值
   displayValue(sensorValueDO, 0);               // 將感應器值顯示於 LCD
   digitalWrite (ledPin, sensorValueDO);         // 依值開啟或關閉 LED
   delay(500);                                   // 過於敏感，暫停 500 ms
 }

// 顯示偵測觸發的值
 void displayValue(int value, byte row) {
   lcd.setCursor(0, row);                        // 設定游標位置
   lcd.print("Value: ");
   lcd.print(value);                             // 顯示偵測資料的值
   lcd.print("    ");
 }

 ※  分享結束  ※

---
