【說明】
七段顯示器也稱七段數碼管，是由七個排列成數字及一個小數點的 LED 所組成，是最基本的顯示元件。
製作一個功能可藉由鍵盤(UART)輸入數字，來顯示七段數碼管的LED。
【零件表】
| No. | 零件名稱 | 數量 |
| 1 | 七段顯示器
分為共陽極(本例使用)及共陰極兩種。 | 1 |
| 2 | 220Ω直插電阻 |

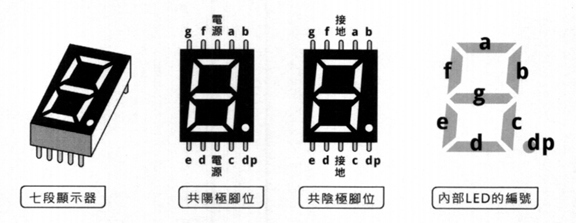

【零件接腳】
| No. | 零件接腳 | UNO R3 接腳 |
| 1 | 數碼管(dp) | D11 |
| 2 | 數碼管(a) | D10 |
| 3 | 數碼管(b) | D9 |
| 4 | 數碼管(c) | D8 |
| 5 | 數碼管(d) | D7 |
| 6 | 數碼管(e) | D6 |
| 7 | 數碼管(f) | D5 |
| 8 | 數碼管(g) | D4 |
| 9 | 共陽極() | Vcc |
【按線圖】
【程式碼】
// 本程式採用共陽極七段顯示器
// 定義七段顯示器的 dp, a, b, c, d, e, f, g 腳位
int digital7LED[8] = {11, 10, 9, 8, 7, 6, 5, 4};
int digitalNum[12] = { // bit 的順序： Bgfedc.ba
B10000001, // '0'
B11110011, // '1'
B01001001, // '2'
B01100001, // '3'
B00110011, // '4'
B00100101, // '5'
B00000101, // '6'
B11110001, // '7'
B00000001, // '8'
B00100001, // '9'
B00000000, // 'S' - 全亮
B11111111 // 'C. - 清除(全暗)
};
// 設置變數
int i = 0; // 迴圈變數
char ch = '0'; // 取得來自 UART 的數字
bool dpOn = false; // 小數點預設關閉
void setup()
{
Serial.begin(9600); // 開啟 UART
for (i = 0; i < 8; i++) {
pinMode(digital7LED[i], OUTPUT);
}
displayNumber(11);; // 初始值為關閉所有 LED
}
void loop()
{
if (Serial.available()) {
ch = Serial.read();
if (ch <= '9' && ch >= '0')
displayNumber(ch - '0');
else if (ch == 'S' || ch == 's') // 設 LED 全亮
displayNumber(10);
else if (ch == 'C' || ch == 'c') // 設 LED 全暗
displayNumber(11);
else if (ch == '.') // Set dot point ON / OFF
if (dpOn) setDpOn(false);
else setDpOn(true);
}
}
void displayNumber(int Num){
// 設定腳位 a ~ g 的值
for (i = 1; i < 8; i++) {
digitalWrite(digital7LED[i], bitRead(digitalNum[Num],i));
}
// 設定腳位 dp 的值
if (Num == 10) setDpOn(true); // 開啟小數點
if (Num == 11) setDpOn(false); // 關閉小數點
}
void setDpOn(bool setOn) {
// digital7LED[0] 為 dp PIN 腳
dpOn = setOn;
if (dpOn)
digitalWrite(digital7LED[0], LOW);
else
digitalWrite(digital7LED[0], HIGH);
}
